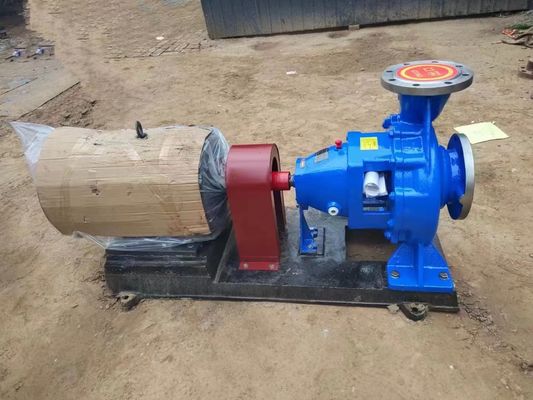

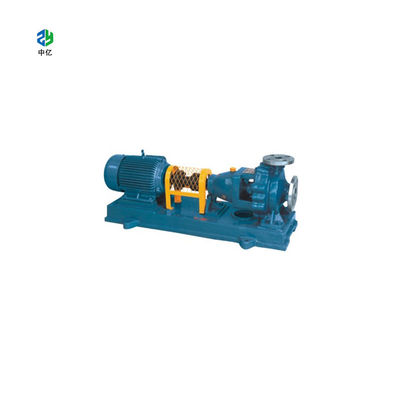

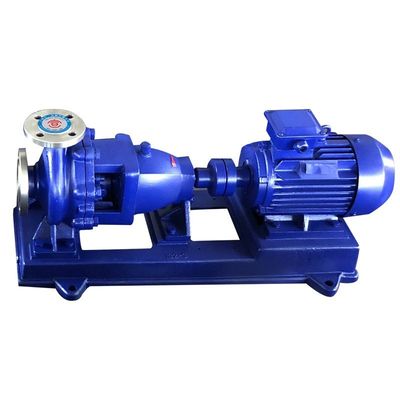

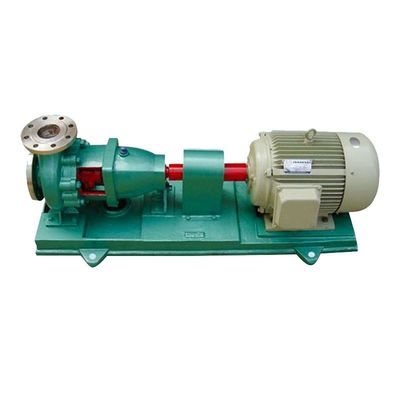

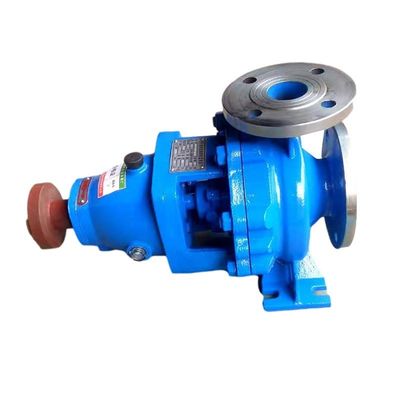

আইএইচ স্টেইনলেস স্টীল একক পর্যায় সমুদ্রের জল লবণ জল সেন্ট্রিফুগাল পাম্প

আইএইচ স্টেইনলেস স্টিল সিঙ্গেল স্টেজ সমুদ্রের জল লবণাক্ত জল কেন্দ্রাতিগ পাম্প

পণ্য পরিচিতি
আইএইচ রাসায়নিক কেন্দ্রাতিগ পাম্পগুলি হল সিঙ্গেল-স্টেজ, সিঙ্গেল-সাকশন এবং ক্যান্টিলিভারড কেন্দ্রাতিগ পাম্প, যা নন-মেটালিক প্রক্রিয়া নকশার সাথে আন্তর্জাতিক মান অনুযায়ী তৈরি করা হয়। আইএইচ হল এফ ক্ষয় প্রতিরোধী পাম্পের পরিবর্তে একটি শক্তি-দক্ষ উৎপাদন। আইএইচ রাসায়নিক কেন্দ্রাতিগ পাম্প জলর মতো কঠিন কণা, ক্ষয়কারী এবং সান্দ্রতা ছাড়া তরল পরিবহনের জন্য উপযুক্ত। মাধ্যমের তাপমাত্রা -২০ ডিগ্রি সেলসিয়াস থেকে ১০৫ ডিগ্রি সেলসিয়াসের মধ্যে থাকে এবং উচ্চ তাপমাত্রার মাধ্যম বহন করার সময় শীতলীকরণের ব্যবস্থা থাকা উচিত। আইএইচ পাম্পগুলি রাসায়নিক, পেট্রোলিয়াম, বিদ্যুৎ, ধাতুবিদ্যা, কাগজ, খাদ্য শিল্প ইত্যাদিতে ব্যাপকভাবে ব্যবহৃত হয়, যার মধ্যে ক্ষয় প্রতিরোধ, ঘর্ষণ প্রতিরোধ, উচ্চ তাপমাত্রা প্রতিরোধ, উচ্চ যান্ত্রিক শক্তি, স্থিতিশীল অপারেশন, উন্নত এবং যুক্তিসঙ্গত কাঠামো, কঠোর এবং নির্ভরযোগ্য সিল কর্মক্ষমতা, সুবিধাজনক বিচ্ছিন্নকরণ এবং মেরামত, দীর্ঘ পরিষেবা জীবন ইত্যাদি অনেক সুবিধা রয়েছে।

আইএইচ রাসায়নিক কেন্দ্রাতিগ পাম্পের ৩৩টি মৌলিক মডেল রয়েছে এবং প্রায় ২২টি মডেল ডাবল স্পিড (২৯০০আর/মিনিট ১৪৫০আর/মিনিট)। এ/বি মডেলের ইম্পেলার ব্যাসের কাটিং এবং বিকৃতির পরে, উৎপাদনের মোট সংখ্যা ১১২টি স্পেসিফিকেশনে পৌঁছায়।

কর্মক্ষমতা পরিসীমা
প্রবাহের পরিমাণ: ৬.৩--৪০০মি³/ঘন্টা
হেড: ৫--১২৫মি
গতি: ২৯০০আর/মিনিট ১৪৫০আর/মিনিট
শক্তি: ০.৫৫--৯০কেডব্লিউ
ইনলেট ব্যাস: ৫০--২০০মিমি
সর্বোচ্চ কাজের চাপ: ১.৬এমপিএ

মডেল এক্সপ্রেশন
আইএইচ ৫০ - ৩২ - ১৬০ এ আইএইচ হল আন্তর্জাতিক মানের সিঙ্গেল-স্টেজ সিঙ্গেল-সাকশন রাসায়নিক কেন্দ্রাতিগ পাম্প; ৫০ পাম্পের ইনলেটের ব্যাস নির্দেশ করে; ৩২ পাম্পের আউটলেটের ব্যাস নির্দেশ করে; ১৬০ ইম্পেলারের নামমাত্র ব্যাস (মিমি) নির্দেশ করে; এ ইম্পেলারের বাইরের ব্যাস প্রথম কাটিংয়ের পরে নির্দেশ করে

নকশার বৈশিষ্ট্য
পাম্পের গঠন
আইএইচ সিরিজের রাসায়নিক কেন্দ্রাতিগ পাম্পগুলি দেশব্যাপী পাম্প শিল্পের যৌথ নকশার পণ্য যা আইএসও আন্তর্জাতিক মান অনুযায়ী তৈরি। প্রধান অংশগুলি হল পাম্প কেসিং, ইম্পেলার, সিল রিং, ইম্পেলার নাট, পাম্প কভার, সিল অংশ, মধ্যবর্তী সাপোর্ট, শ্যাফট, সাসপেনশন অংশ ইত্যাদি।
পাম্পের কাঠামো
পাম্প কভারটি মধ্যবর্তী সাপোর্টের সাথে সিম দ্বারা স্থির করা হয় এবং মধ্যবর্তী সাপোর্টের পাম্প কেসিং এবং সিমের সংযোগ দ্বারা ক্ল্যাম্প করা হয়। পাম্প কেসিং হল অ্যাক্সিয়াল সাকশন, রেডিয়াল ডিসচার্জ এবং ফুট টাইপ দ্বারা সমর্থিত, এবং সরাসরি বেসে স্থির করা যেতে পারে। সাসপেনশন অংশগুলি সিম দ্বারা মধ্যবর্তী সাপোর্টে স্থির করা যেতে পারে এবং সাসপেনশন ব্র্যাকেট দ্বারা বেসে সমর্থিত হতে পারে। এক্সটেনশন কাপলিং সুবিধাজনক বিচ্ছিন্নকরণের জন্য ডিজাইন করা হয়েছে। যখন পাম্পের পরীক্ষা এবং মেরামতের প্রয়োজন হয়, তখন এক্সটেনশন কাপলিংয়ের মধ্যবর্তী সংযোগ অংশগুলি বিচ্ছিন্ন করতে হবে, যা পরীক্ষা এবং মেরামতের জন্য রোটর অংশগুলি সরিয়ে দেয়। ইনলেট এবং আউটলেটের সংযোগ পাইপ, পাম্প কেসিং এবং মোটর বিচ্ছিন্ন করার প্রয়োজন নেই। এটি বিশ্বের সার্বজনীন কাঠামোগত রূপ।
পাম্পের ঘূর্ণনের দিক
পাম্পটি এক্সটেনশন কাপলিং থেকে মোটর দ্বারা সরাসরি চালিত হয়। মোটর থেকে দেখলে, এটি ঘড়ির কাঁটার দিকে ঘোরে।
পাম্পের শ্যাফট সিল টাইপ
শ্যাফট সিল প্যাকিং সিল বা মেকানিক্যাল সিল গ্রহণ করে, যা ক্লায়েন্টদের প্রয়োজনীয়তা অনুযায়ী নির্বাচন করা যেতে পারে। ইতিমধ্যে, প্রয়োজনে আইএসও৩০৬৯ অনুযায়ী সিলিং ক্যাভিটি আকার গ্রহণ করা এবং অন্যান্য শ্যাফট সিল টাইপ গ্রহণ করা অনুমোদিত।
প্যাকিং সিল: পাম্প কভারে স্টাফিং বক্স থাকে; নরম প্যাকিং সিল গ্রহণ করে; নির্দিষ্ট চাপ সহ জল সিলিং, শীতলীকরণ, তৈলাক্তকরণ এবং পরিষ্কার করার জন্য স্টাফিং বক্সে প্রবেশ করানো যেতে পারে।
মেকানিক্যাল সিল: সিঙ্গেল-ফেস মেকানিক্যাল সিল এবং ডাবল-ফেস মেকানিক্যাল সিল; নির্দিষ্ট চাপ সহ জল ফ্লাশিং, মুখ ঘষা এবং শীতল করার জন্য সিলিং ক্যাভিটিতে প্রবেশ করানো যেতে পারে।

স্পেসিফিকেশন:
