ব্যাপকভাবে ব্যবহার এয়ার কন্ডিশনার শীতল অগ্নি নির্বাপক পাম্প শেষ শোষণ জল পাম্প
পণ্য সংক্ষিপ্ত বিবরণ

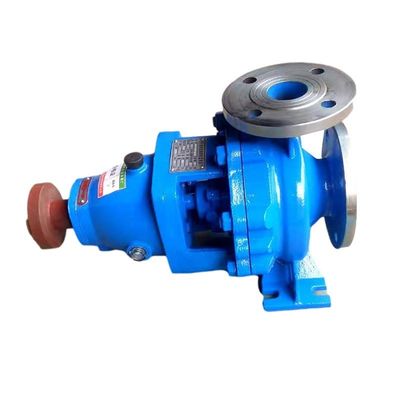

আইএইচ রাসায়নিক শেষ শোষণ সেন্ট্রিফুগাল পাম্পগুলি এক-পর্যায়ের, একক শোষণ এবং ক্যান্টিলিভারেড সেন্ট্রিফুগাল পাম্প,অ-ধাতব পদ্ধতির নকশার সাথে আন্তর্জাতিক মান অনুযায়ী নির্মিত. আইএইচ হল একটি শক্তির দক্ষ উত্পাদন F ক্ষয় প্রতিরোধী পাম্পের পরিবর্তে। আইএইচ রাসায়নিক সেন্ট্রিফুগাল পাম্প কঠিন কণা ছাড়া তরল পরিবহন করার জন্য উপযুক্ত,ক্ষয়কারী এবং জল অনুরূপ সান্দ্রতা. মাঝারি তাপমাত্রা -20 সেলসিয়াস ডিগ্রী এবং 105 সেলসিয়াস ডিগ্রী মধ্যে, এবং যখন উচ্চ তাপমাত্রা মাঝারি convey, সেখানে শীতল পরিমাপ করা উচিত।পেট্রোলিয়াম, বিদ্যুৎ শক্তি, ধাতু, কাগজ, ফার্মাসিউটিক্যাল, খাদ্য শিল্প ইত্যাদি অনেক সুবিধা যেমন জারা প্রতিরোধের, abrasion প্রতিরোধের, উচ্চ তাপমাত্রা প্রতিরোধেরউচ্চ যান্ত্রিক শক্তি, স্থিতিশীল অপারেশন, উন্নত এবং যুক্তিসঙ্গত কাঠামো, কঠোর এবং নির্ভরযোগ্য সিল কর্মক্ষমতা, সুবিধাজনক বিচ্ছিন্নকরণ এবং মেরামত, দীর্ঘ সেবা জীবন ইত্যাদি
আইএইচ রাসায়নিক সেন্ট্রিফুগাল 33 মৌলিক মডেল আছে, এবং প্রায় 22 মডেল ডবল গতি ((2900r / মিনিট 1450r / মিনিট হয়। কাটিয়া এবং A / বি মডেলের impeller ব্যাসার্ধ বিকৃতি পরে,মোট উৎপাদন ১১২ টি স্পেসিফিকেশন পৌঁছেছে.
পারফরম্যান্স পরিসীমা
প্রবাহের পরিমাণঃ6.3--400 মি 3 / ঘন্টা
মাথাঃ ৫-১২৫ মিটার
গতিঃ২৯০০ ঘন্টা/মিনিট ১৪৫০ ঘন্টা/মিনিট
শক্তিঃ0.৫৫-৯০ কিলোওয়াট
ইনলেট ব্যাসার্ধঃ50--200mm
সর্বোচ্চ কাজের চাপঃ1.6 এমপিএ
মডেল এক্সপ্রেশন
IH 50 - 32 - 160 A IH হল আন্তর্জাতিক মানের এক পর্যায়ের একক শোষণ রাসায়নিক সেন্ট্রিফুগাল পাম্প;50 পাম্প ইনপুট ব্যাসার্ধের জন্য দাঁড়িয়েছে;32 পাম্প আউটপুট ব্যাসার্ধের জন্য দাঁড়িয়েছে;160 রোলার নামমাত্র ব্যাসার্ধের জন্য দাঁড়িয়েছে ((মিমি);A প্রথম কাটা পরে impeller বাইরের ব্যাসার্ধ জন্য দাঁড়িয়েছে
ডিজাইনের বৈশিষ্ট্য
পাম্পের গঠন
আইএইচ সিরিজের রাসায়নিক সেন্ট্রিফুগাল পাম্পগুলি আইএসও আন্তর্জাতিক মান অনুযায়ী দেশব্যাপী পাম্প শিল্পের যৌথ নকশার পণ্য। প্রধান অংশগুলি হ'ল পাম্পের কেসিং, ইম্পেলার, সিলিং রিং, ইম্পেলার বাদাম,পাম্প কভার, সিল অংশ, মাঝারি সমর্থন, খাদ, সাসপেনশন অংশ ইত্যাদি।
পাম্প গঠন

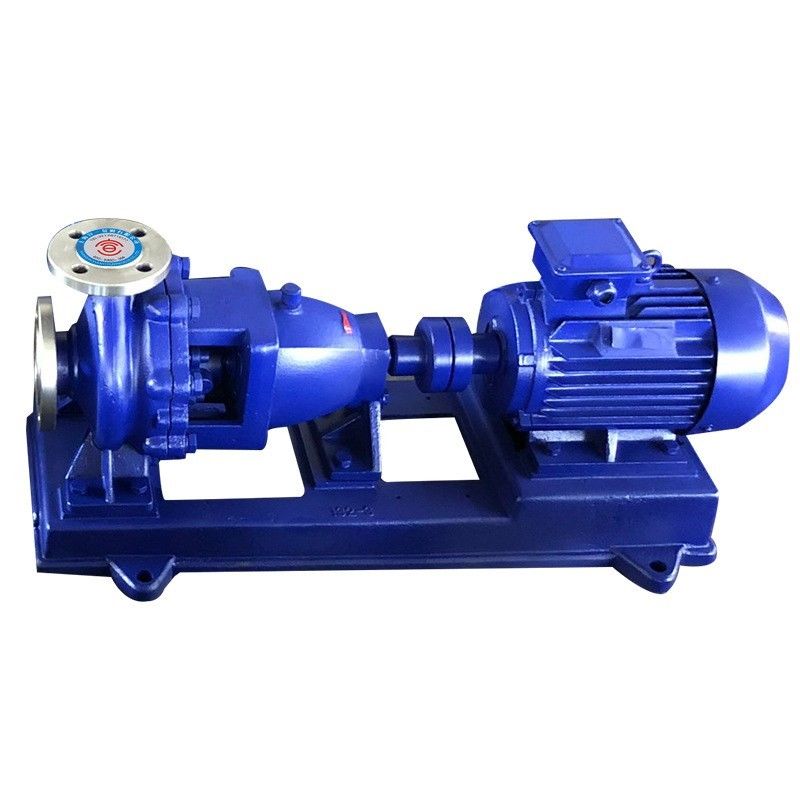

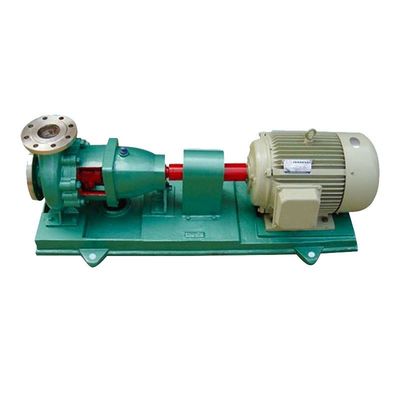

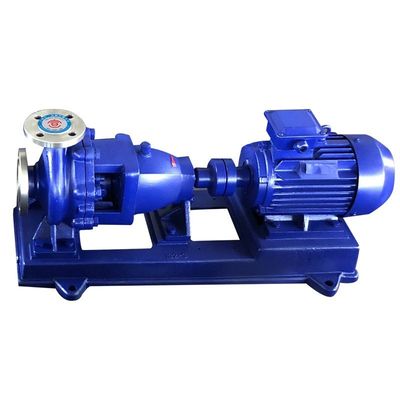

পাম্প কভার মাঝারি সমর্থন দ্বারা seam দ্বারা স্থির করা হয়, এবং মাঝারি সমর্থন মধ্যে পাম্প কেসিং এবং seam সংযোগ দ্বারা clamped হয়। পাম্প কেসিং অক্ষীয় শোষণ হয়,রেডিয়াল স্রাব এবং পায়ে সমর্থিত, এবং সরাসরি বেসে সংযুক্ত করা যেতে পারে। সাসপেনশন অংশগুলি মাঝের সমর্থনটিতে সিউম দ্বারা সংযুক্ত করা যেতে পারে এবং সাসপেনশন ব্র্যাকেটের মাধ্যমে বেসে সমর্থিত হতে পারে।এক্সটেনশন কাপলিং সুবিধাজনক বিচ্ছিন্ন করার জন্য ডিজাইন করা হয়যখন পাম্পটি চেক এবং মেরামত করতে হবে, তখন কেবল এক্সটেনশন কাপলিংয়ের মাঝের সংযোগ অংশগুলিকে ভেঙে ফেলা দরকার, অর্থাৎ চেক এবং মেরামতের জন্য রটারের অংশগুলি বন্ধ করুন।ইনপুট এবং আউটপুট সংযোগ পাইপএটি বিশ্বের সর্বজনীন কাঠামো ফর্ম।
পাম্পের ঘূর্ণন দিক
পাম্পটি সরাসরি এক্সটেনশন কাপলিং থেকে মোটর দ্বারা চালিত হয়। মোটর থেকে দেখা যায়, এটি ঘড়ির কাঁটার দিক দিয়ে ঘূর্ণন করে।
পাম্পের শ্যাফট সিলিং টাইপ
শ্যাফ সিল প্যাকিং সিল বা যান্ত্রিক সিল গ্রহণ করে, যা ক্লায়েন্টদের প্রয়োজনীয়তা অনুযায়ী নির্বাচন করা যেতে পারে।এটি ISO3069 অনুযায়ী সীল গহ্বরের আকার এবং অন্যান্য শ্যাফ্ট সিল টাইপ গ্রহণ করার অনুমতি দেওয়া হয়.
প্যাকেজিং সিলঃ পাম্পের কভারে ভরাট বাক্স রয়েছে; নরম প্যাকেজিং সিল গ্রহণ করুন; নির্দিষ্ট চাপ সহ জল সিলিং, শীতল, তৈলাক্তকরণ এবং পরিষ্কারের জন্য ভরাট বাক্সে প্রেরণ করা যেতে পারে।
যান্ত্রিক সিলিংঃ একমুখী যান্ত্রিক সিলিং এবং ডাবল-মুখী যান্ত্রিক সিলিং; নির্দিষ্ট চাপের সাথে জল সিলিং গহ্বরে ফ্লাশিং, মুখের ঘষা এবং শীতল করার জন্যও প্রেরণ করা যেতে পারে।
স্পেসিফিকেশনঃ
| মডেল | n=2900r/min | n=1450r/min | ||||
| Q ((m3/h) | এইচ (এম) | (কেডব্লিউ) | Q ((m3/h) | (m) | (কেডব্লিউ) | |
| IH40-32-125 | 6.3 | 20 | 1.5 | 3.2 | 5 | 0.55 |
| আইএইচ৪০-৩২-১৬০ | 32 | 3 | 8 | 0.55 | ||
| আইএইচ৪০-৩২-২০০ | 50 | 5.5 | 12.5 | 1.1 | ||
| IH40-32-250 | 80 | 11 | 20 | 2.2 | ||
| IH50-32-125 | 12.5 | 20 | 3 | 6.3 | 5 | 0.55 |
| আইএইচ৫০-৩২-১৬০ | 32 | 4 | 8 | 0.55 | ||
| আইএইচ৫০-৩২-২০০ | 50 | 7.5 | 12.5 | 1.5 | ||
| আইএইচ৫০-৩২-২৫০ | 80 | 15 | 20 | 2.2 | ||
| আইএইচ৬৫-৫০-১২৫ | 25 | 20 | 3 | 12.5 | 5 | 0.55 |
| IH65-50-160 | 32 | 5.5 | 8 | 0.75 | ||
| আইএইচ৬৫-৪০-২০০ | 50 | 11 | 12.5 | 1.5 | ||
| আইএইচ৬৫-৪০-২৫০ | 80 | 18.5 | 20 | 3 | ||
| আইএইচ৬৫-৪০-৩১৫ | 125 | 30 | 32 | 5.5 | ||
| IH80-65-125 | 50 | 20 | 5.5 | 25 | 5 | 0.75 |
| IH80-65-160 | 32 | 11 | 8 | 1.5 | ||
| আইএইচ৮০-৫০-২০০ | 50 | 15 | 12.5 | 2.2 | ||
| IH80-50-250 | 80 | 30 | 20 | 4 | ||
| আইএইচ৮০-৫০-৩১৫ | 125 | 45 | 32 | 7.5 | ||
| আইএইচ১০০-৮০-১২৫ | 100 | 20 | 11 | 50 | 5 | 1.5 |
| IH100-80-160 | 32 | 15 | 8 | 2.2 | ||
| IH100-65-200 | 50 | 22 | 12.5 | 4 | ||
| IH100-65-250 | 80 | 37 | 20 | 5.5 | ||
| IH100-65-315 | 125 | 75 | 32 | 11 | ||
| IH125-100-200 | 200 | 50 | 45 | 100 | 12.5 | 7.5 |
| IH125-100-250 | 80 | 75 | 20 | 11 | ||
| IH125-100-315 | 125 | 75 | 32 | 18.5 | ||
| IH125-100-400 | / | / | / | 50 | 30 | |
| আইএইচ১৫০-১২৫-২৫০ | / | / | / | 200 | 20 | 18.5 |
| আইএইচ১৫০-১২৫-৩১৫ | / | / | / | 32 | 30 | |
| আইএইচ১৫০-১২৫-৪০০ | / | / | / | 50 | 45 | |
| IH200-150-250 | / | / | / | 400 | 20 | 37 |
| IH200-150-315 | / | / | / | 32 | 55 | |
| IH200-150-400 | / | / | / | 50 | 90 |
