কিউজেবি অ্যান্টি এন্ট্যাঙ্গলমেন্ট সাবমারসিবল মিক্সার হাই পাওয়ার স্টিরার স্লাজ থিকনিং ট্যাংক ইন্টিগ্রেটিং মিক্সিং ফ্লো ইন্ডাকশন কার্বন

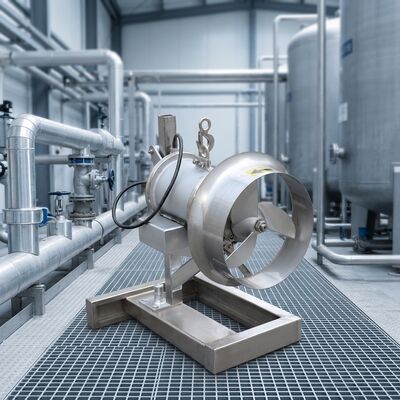

QJB অ্যান্টি-এনট্যাঙ্গলমেন্ট সাবমারসিবল মিক্সার

পণ্য ওভারভিউ
কিউজেবি অ্যান্টি-এনট্যাঙ্গলমেন্ট সাবমারসিবল মিক্সার হল একটি বিশেষভাবে ডিজাইন করা আন্ডারওয়াটার মিক্সিং ডিভাইস যা বর্জ্য জল এবং স্লাজের মতো জটিল মিডিয়াতে প্রচলিত সাবমার্সিবল মিক্সারগুলির মুখোমুখি হওয়া এবং আটকে যাওয়ার সাধারণ সমস্যাগুলির সমাধান করার জন্য তৈরি করা হয়েছে। অপ্টিমাইজড স্ট্রাকচারাল ডিজাইন এবং পাওয়ার ট্রান্সমিশন সিস্টেমের মাধ্যমে, এই সরঞ্জামটি পানির নিচে দীর্ঘমেয়াদী স্থিতিশীল অপারেশন নিশ্চিত করে, কার্যকরভাবে তরল মিডিয়ার দক্ষ মিশ্রণ, মিশ্রণ এবং প্রবাহ প্রচার অর্জন করে। এটি জল চিকিত্সা প্রক্রিয়া জুড়ে মাঝারি অভিন্নতা বৃদ্ধি করে এবং পরবর্তী চিকিত্সা পদক্ষেপগুলির জন্য যেমন বায়ুচলাচল, অবক্ষেপণ এবং জৈব রাসায়নিক বিক্রিয়াগুলির জন্য সামঞ্জস্যপূর্ণ অপারেটিং শর্ত সরবরাহ করে। পানির নিচের সরঞ্জামগুলির জন্য নিরাপত্তা এবং নির্ভরযোগ্যতার মানগুলির সাথে সম্মতিতে ডিজাইন করা হয়েছে, এটি খরচ-কার্যকর রক্ষণাবেক্ষণের সাথে ইনস্টলেশনের সহজতাকে একত্রিত করে, এটিকে বিস্তৃত পৌরসভা এবং শিল্প জল চিকিত্সা অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে৷
2. অপারেটিং শর্তাবলী
মাঝারি শর্ত: বর্জ্য জল, স্লাজ বা মিশ্র তরল যাতে ঝুলে থাকা কঠিন পদার্থ, ফাইবার, ফ্লোক এবং অন্যান্য অমেধ্য থাকে তার চিকিত্সার জন্য উপযুক্ত। মাঝারি তাপমাত্রার পরিসীমা 0°C থেকে 40°C, pH পরিসীমা 6.0 থেকে 9.0, মাঝারি ঘনত্ব 1100 kg/m³ এর বেশি হওয়া উচিত নয় এবং স্থগিত কঠিন পদার্থের ঘনত্ব 5000 mg/L (বিশেষ অপারেটিং অবস্থার জন্য উপলব্ধ কাস্টম সমাধান) এর বেশি হওয়া উচিত নয়।
পরিবেশগত অবস্থা: 1.0 মিটার থেকে 15 মিটার (প্রকৃত প্রয়োজনীয়তা অনুযায়ী সামঞ্জস্যযোগ্য) ডাইভিং গভীরতার পরিসর সহ, সরঞ্জামগুলিকে সম্পূর্ণরূপে ডুবে থাকা পানির নিচে কাজ করতে হবে। কাজের পরিবেশ শক্তিশালী কম্পন বা প্রভাব থেকে মুক্ত হওয়া উচিত এবং এতে ক্ষয়কারী গ্যাস বা দাহ্য/বিস্ফোরক পদার্থ থাকা উচিত নয়। পাওয়ার সাপ্লাই হল থ্রি-ফেজ AC 380V/50Hz (বিশেষ ভোল্টেজের জন্য কাস্টমাইজযোগ্য), ভোল্টেজের ওঠানামা রেট করা ভোল্টেজের ±10% এর বেশি নয়।
অপারেটিং শর্ত: সরঞ্জামগুলি অবশ্যই নির্দিষ্ট মাঝারি তরল স্তরে কাজ করতে হবে; নো-লোডের অধীনে শুরু করা (মাঝারি নিমজ্জন ছাড়া) নিষিদ্ধ। ক্রমাগত অপারেশন সময় প্রতি বছর 8,000 ঘন্টার কম হওয়া উচিত নয় এবং বিরতিহীন অপারেশন অনুমোদিত (সরঞ্জাম অপারেটিং স্পেসিফিকেশন মেনে চলা শুরু-স্টপ বিরতির সাথে)।
III. আবেদনের সুযোগ
মিউনিসিপ্যাল ​​ওয়াটার ট্রিটমেন্ট: অ্যায়ারেশন ট্যাঙ্ক, অ্যানেরোবিক ট্যাঙ্ক, অ্যানোক্সিক ট্যাঙ্ক, স্লাজ ঘন করার ট্যাঙ্ক এবং মিউনিসিপ্যাল ​​ওয়েস্ট ওয়াটার ট্রিটমেন্ট প্ল্যান্টে সমতাকরণ ট্যাঙ্কের জন্য উপযুক্ত, সক্রিয় স্লাজের সাথে পয়ঃনিষ্কাশন মিশ্রিত করতে, স্লাজ নিষ্পত্তি রোধ করতে এবং জৈব রাসায়নিক প্রতিক্রিয়া দক্ষতা বাড়াতে ব্যবহৃত হয়। এটি শহুরে ঝড়ের জল আটকে রাখার অববাহিকায় জলের গুণমান একজাতকরণের জন্যও প্রয়োগ করা যেতে পারে।
ইন্ডাস্ট্রিয়াল ওয়াটার ট্রিটমেন্ট: রাসায়নিক, ফার্মাসিউটিক্যাল, প্রিন্টিং এবং ডাইং এবং খাদ্য প্রক্রিয়াকরণের মতো শিল্পগুলির জন্য বর্জ্য জল চিকিত্সা ব্যবস্থাগুলিকে কভার করে, যার মধ্যে জলের গুণমান সামঞ্জস্য এবং প্রিট্রিটমেন্ট পর্যায়ে মেশানো, জৈব রাসায়নিক চিকিত্সা ট্যাঙ্কে স্লাজ মেশানো, এবং শিল্প পুনঃসঞ্চালন ব্যবস্থায় সঞ্চালন এবং অভিন্নতা রক্ষণাবেক্ষণ। এটি শিল্প স্লাজ চিকিত্সায় স্লাজ মেশানো এবং কেকিং প্রতিরোধেও প্রয়োগ করা যেতে পারে।
অন্যান্য অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে জলজ চাষে অক্সিজেন এবং সঞ্চালন মিশ্রণ (চাষের পরিবেশের উন্নতি), নদী এবং হ্রদের পরিবেশগত পুনরুদ্ধার (জল বিনিময়ের প্রচার এবং শৈবাল বৃদ্ধিতে বাধা দেওয়া) এবং ল্যান্ডফিল লিচেট ট্রিটমেন্ট পুকুরে লিচেট মেশানো।
IV কাজের নীতি
QJB-CR অ্যান্টি-এনট্যাঙ্গলমেন্ট সাবমারসিবল মিক্সার একটি সাবমার্সিবল মোটর দ্বারা চালিত হয়, যা রিডাকশন গিয়ার ইউনিটে কাপলিং এর মাধ্যমে শক্তি প্রেরণ করে। হ্রাস প্রক্রিয়া মোটরের উচ্চ-গতির ঘূর্ণনকে ইম্পেলারের কম-গতি, উচ্চ-টর্ক ঘূর্ণনে রূপান্তরিত করে। ইম্পেলারটিতে একটি বিশেষভাবে ডিজাইন করা সুবিন্যস্ত আকৃতি রয়েছে যা ঘূর্ণনের সময় অক্ষীয় থ্রাস্ট এবং রেডিয়াল আলোড়ন বল উভয়ই তৈরি করে: অক্ষীয় থ্রাস্ট সরঞ্জামের অক্ষ বরাবর তরলকে চালিত করে, নির্দেশিত জল প্রবাহ তৈরি করে; যখন রেডিয়াল আলোড়ন বল চারপাশের মাধ্যমের মধ্যে বৃত্তাকার গতিকে প্ররোচিত করে, বিচ্ছুরণ এবং মিশ্রণকে উন্নীত করে।
ইতিমধ্যে, অ্যান্টি-এনট্যাঙ্গেলমেন্ট ডিজাইন একটি মূল প্রযুক্তিগত হাইলাইট: ইম্পেলার এবং মোটর হাউজিংয়ের মধ্যে একটি প্রতিরক্ষামূলক গ্রিল শিল্ড ইনস্টল করা আছে। এই গ্রিল কাঠামো মসৃণ তরল প্রবাহ নিশ্চিত করে যখন কার্যকরভাবে ফাইবার, চুল এবং স্ট্রিপ-সদৃশ ধ্বংসাবশেষকে ইম্পেলার এবং মোটরের মধ্যবর্তী ফাঁকে প্রবেশ করা থেকে বাধা দেয়। উপরন্তু, ইম্পেলার ব্লেডের প্রান্তগুলি বিশেষভাবে মসৃণ করা হয় যাতে ধ্বংসাবশেষের আনুগত্য কম হয়। ইমপেলারের ঘূর্ণন দিক এবং কোণ একটি "কাটিং-টাইপ" জল প্রবাহ তৈরি করার জন্য ইঞ্জিনিয়ার করা হয়, যা ইমপেলারের চারপাশে ধ্বংসাবশেষ মোড়ানোর সম্ভাবনাকে আরও কমিয়ে দেয়। এই নকশাটি সরঞ্জামের দীর্ঘমেয়াদী স্থিতিশীল ক্রিয়াকলাপ নিশ্চিত করে এবং পাওয়ার ওভারলোড এবং আটকে পড়ার কারণে ডিভাইসের ক্ষতির মতো সমস্যাগুলি প্রতিরোধ করে।
5. পণ্যের কাঠামো
QJB অ্যান্টি-এনট্যাঙ্গেলমেন্ট সাবমারসিবল মিক্সারটিতে একটি সমন্বিত আন্ডারওয়াটার ডিজাইন রয়েছে, যা প্রাথমিকভাবে নিম্নলিখিত মূল উপাদানগুলির সমন্বয়ে গঠিত:
ডুবো মোটর: একটি তিন-ফেজ অ্যাসিঙ্ক্রোনাস সাবমারসিবল মোটর ব্যবহার করা হয়, যেখানে একটি স্টেইনলেস স্টীল হাউজিং (304 বা 316L, অপারেটিং অবস্থা অনুযায়ী নির্বাচিত), চমৎকার জারা প্রতিরোধ এবং সিলিং কর্মক্ষমতা প্রদান করে। মোটরটি অন্তর্নির্মিত ওভারহিট সুরক্ষা এবং লিকেজ বর্তমান সুরক্ষা ডিভাইসগুলির সাথে সজ্জিত, যা মোটরের তাপমাত্রা রেট করা মান ছাড়িয়ে গেলে বা লিকেজ ঘটলে স্বয়ংক্রিয়ভাবে বিদ্যুৎ সরবরাহ বন্ধ করে দেয়, যা সরঞ্জামের সুরক্ষা নিশ্চিত করে।
গিয়ার রিডাকশন ইউনিট: একটি প্ল্যানেটারি গিয়ার বা ওয়ার্ম গিয়ার রিডাকশন স্ট্রাকচার ব্যবহার করে, গিয়ার রেশিও সরঞ্জামের শক্তি এবং মিশ্রণের প্রয়োজনীয়তা অনুযায়ী ডিজাইন করা হয়েছে। টর্ক বাড়ানোর সময় এটি কার্যকরভাবে ঘূর্ণন গতি হ্রাস করে, ইমপেলারের জন্য পর্যাপ্ত আলোড়ন শক্তি নিশ্চিত করে। অভ্যন্তরীণ উপাদানগুলি বিশেষ লুব্রিকেন্টে পূর্ণ, যা চমৎকার তৈলাক্তকরণ এবং তাপ অপচয়ের কার্যকারিতা প্রদান করে, যার ফলে পরিষেবা জীবন বৃদ্ধি পায়।

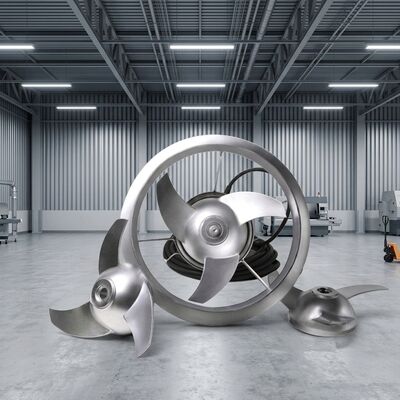

ইম্পেলার: ইম্পেলারটি রিইনফোর্সড ইঞ্জিনিয়ারিং প্লাস্টিক (যেমন পিপিও) বা স্টেইনলেস স্টিল দিয়ে তৈরি, সাধারণত 3 থেকে 4টি ব্লেডের সাথে একটি সুইপ্ট-ব্যাক, সুবিন্যস্ত নকশা যা জলের প্রতিরোধ ক্ষমতা হ্রাস করে এবং মিশ্রণের দক্ষতা বাড়ায়। ইম্পেলারটি একটি কী সংযোগের মাধ্যমে গিয়ারবক্সের আউটপুট শ্যাফ্টের সাথে সংযুক্ত থাকে, যা নিরাপদ ইনস্টলেশন এবং সুবিধাজনকভাবে বিচ্ছিন্নকরণ নিশ্চিত করে।

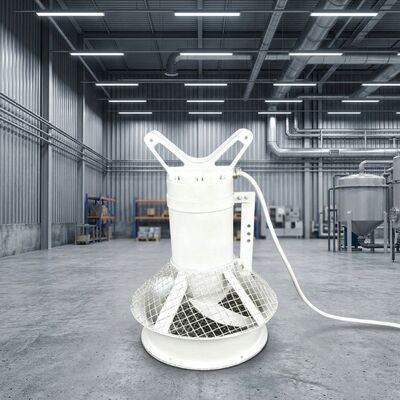

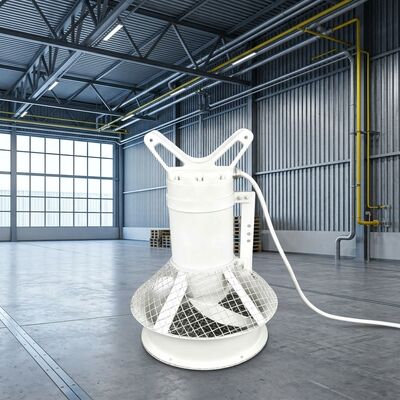

অ্যান্টি-এনট্যাঙ্গেলমেন্ট গার্ড: ইমপেলারের বাইরের দিকে অবস্থিত, এটি নিরাপদে মোটর হাউজিংয়ের সাথে সংযুক্ত এবং স্টেইনলেস স্টিলের তৈরি। গ্রিল ব্যবধানটি সাধারণ অপরিষ্কার মাপ (সাধারণত 10mm–20mm) অনুসারে ডিজাইন করা হয়েছে, কার্যকরভাবে বড় ধ্বংসাবশেষকে ইমপেলার এলাকায় প্রবেশ করা থেকে বাধা দেয় এবং অবাধ জল প্রবাহের অনুমতি দেয়। অপারেটর বা পাইপিং এ স্ক্র্যাচ রোধ করতে গার্ডের প্রান্তগুলি গোলাকার রূপান্তর বৈশিষ্ট্যযুক্ত।
সিলিং সিস্টেম: যান্ত্রিক সীল এবং কঙ্কাল তেল সীল একত্রিত একটি দ্বৈত-সিলিং কাঠামো বৈশিষ্ট্য। যান্ত্রিক সীলটি জারা-প্রতিরোধী সিলিকন কার্বাইড-সিলিকন কার্বাইড বা সিলিকন কার্বাইড-গ্রাফাইট উপকরণ দিয়ে তৈরি, কার্যকরভাবে মোটর অভ্যন্তরে পানি প্রবেশ করা থেকে বাধা দেয়। কঙ্কাল তেলের সীলটি সহায়ক সিলিং হিসাবে কাজ করে, সিলিং নির্ভরযোগ্যতাকে আরও বাড়িয়ে তোলে এবং ফুটো ছাড়াই দীর্ঘমেয়াদী পানির নিচে অপারেশন নিশ্চিত করে।
ইনস্টলেশন এবং মাউন্টিং উপাদান: গাইড রড, উত্তোলন ডিভাইস এবং বেস প্লেট সহ; গাইড রডগুলি সরঞ্জাম ইনস্টলেশন এবং অপসারণের জন্য ব্যবহার করা হয়, যা রক্ষণাবেক্ষণের কর্মীদের সহজে লিফটিং ডিভাইস ব্যবহার করে পানির নিচে থেকে সরঞ্জাম তুলতে সক্ষম করে; কর্মক্ষম স্থিতিশীলতা নিশ্চিত করতে এবং জল প্রবাহের প্রভাব দ্বারা সৃষ্ট সরঞ্জাম স্থানচ্যুতি রোধ করতে বেস প্লেটটি ট্যাঙ্কের নীচে স্থির করা হয়েছে।
6. পণ্যের বৈশিষ্ট্য এবং সুবিধা
আরও স্থিতিশীল ক্রিয়াকলাপের জন্য অত্যন্ত কার্যকর অ্যান্টি-এনট্যাঙ্গেলমেন্ট ডিজাইন: অ্যান্টি-এনট্যাঙ্গলমেন্ট গার্ড এবং অপ্টিমাইজড ইম্পেলার ডিজাইন বৈশিষ্ট্যযুক্ত, এটি উৎসে ধ্বংসাবশেষ জড়ানোর ঝুঁকি উল্লেখযোগ্যভাবে হ্রাস করে। প্রথাগত সাবমার্সিবল মিক্সারগুলির তুলনায়, এনট্যাঙ্গলমেন্ট ব্যর্থতার হার 80%-এর বেশি কমে যায়, পরিষ্কারের জন্য ডাউনটাইম কমিয়ে এবং ক্রমাগত অপারেটিং সময় বাড়ানো হয়।
উচ্চ মিশ্রণ দক্ষতা এবং কম শক্তি খরচ: একটি অপ্টিমাইজড গিয়ার অনুপাতের সাথে মিলিত সুগমিত ইমপেলার ডিজাইন, আলোড়ন শক্তিকে আরও কার্যকরভাবে কেন্দ্রীভূত করে, একই শক্তি স্তরে মাঝারি মিশ্রণের বিস্তৃত পরিসর সক্ষম করে, মিশ্রণের অভিন্নতাকে 15%–20% উন্নত করে৷ ইতিমধ্যে, মোটর এবং গিয়ারবক্সের দক্ষ একীকরণ শক্তির ক্ষয় কমায়, ঐতিহ্যগত সরঞ্জামের তুলনায় 10%-15% বেশি শক্তি সঞ্চয় করে।
অত্যন্ত জারা-প্রতিরোধী এবং ব্যাপকভাবে প্রযোজ্য: মূল উপাদানগুলি স্টেইনলেস স্টীল এবং রিইনফোর্সড ইঞ্জিনিয়ারিং প্লাস্টিকের মতো জারা-প্রতিরোধী উপাদান দিয়ে তৈরি, যা পৌরসভার পয়ঃনিষ্কাশন এবং শিল্পের বর্জ্য জল সহ বিভিন্ন ক্ষয়কারী মিডিয়া সহ্য করতে সক্ষম। উপকরণ উচ্চ শক্তি, চমৎকার প্রভাব প্রতিরোধের, এবং বার্ধক্য প্রতিরোধের প্রস্তাব, স্বাভাবিক রক্ষণাবেক্ষণ অবস্থার অধীনে 8 থেকে 10 বছরের একটি পরিষেবা জীবন সক্ষম করে।
উচ্চ নিরাপত্তা কর্মক্ষমতা এবং সুবিধাজনক অপারেশন: মোটরটি অতিরিক্ত গরম হওয়া এবং বৈদ্যুতিক ফুটো হওয়ার মতো সম্ভাব্য বিপদ প্রতিরোধ করতে একাধিক অন্তর্নির্মিত সুরক্ষা ডিভাইস দিয়ে সজ্জিত। সরঞ্জামগুলির মডুলার ডিজাইন সহজে বিচ্ছিন্নকরণ এবং উপাদানগুলির প্রতিস্থাপনের অনুমতি দেয়, রক্ষণাবেক্ষণ কর্মীদের ব্যাপক প্রশিক্ষণের প্রয়োজন ছাড়াই নিয়মিত রক্ষণাবেক্ষণ করতে সক্ষম করে। অতিরিক্তভাবে, ডিভাইসটি কম শব্দের মাত্রায় কাজ করে (জলের নিচের শব্দ ≤60 dB), পরিবেশগত বিপর্যয় কমিয়ে।
উচ্চ অভিযোজনযোগ্যতা এবং নমনীয় প্রয়োগ: সরঞ্জামগুলি শক্তি (0.75kW–37kW), ইম্পেলার ব্যাস (200mm–800mm), এবং নিমজ্জনের গভীরতা মাত্রা এবং মাঝারি বৈশিষ্ট্য (যেমন স্থগিত কঠিন পদার্থের ঘনত্ব এবং সান্দ্রতা) অনুসারে কাস্টমাইজ করা যেতে পারে, বিভিন্ন পৌরসভার চিকিত্সার প্রয়োজন মেটানোর ব্যক্তিগত ট্যাঙ্ক এবং ব্যক্তিগত বিশ্রামের ট্যাঙ্কগুলি। অ্যাপ্লিকেশন উপরন্তু, এটি স্বতন্ত্র অপারেশন বা মাল্টি-ইউনিট সমন্বিত নিয়ন্ত্রণ সমর্থন করে, এবং স্বয়ংক্রিয় অপারেশনের জন্য জল শোধনাগারের PLC নিয়ন্ত্রণ ব্যবস্থার সাথে একীভূত করা যেতে পারে।
