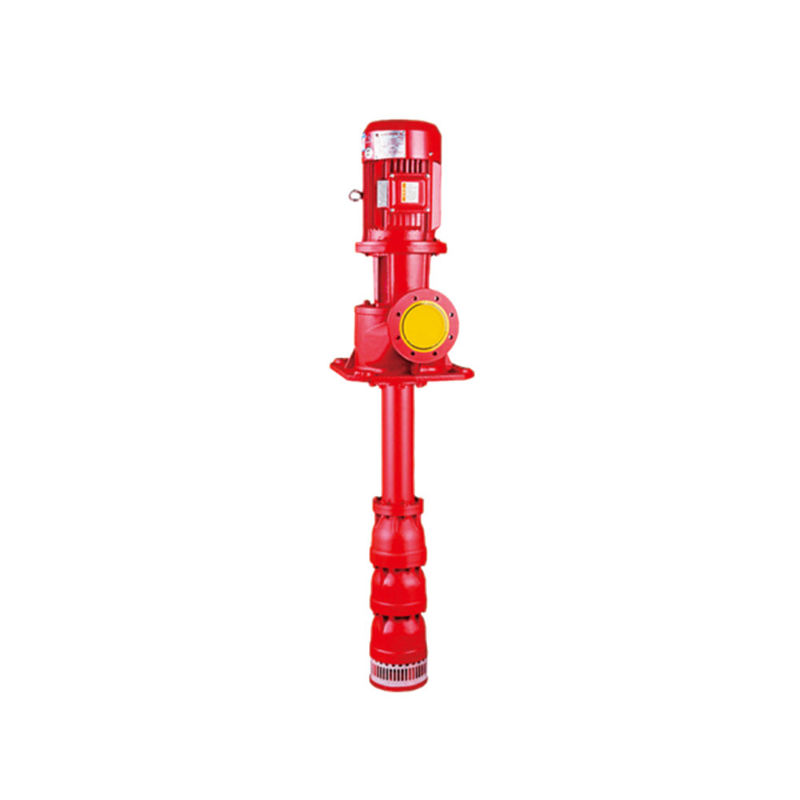

শিল্প অগ্নি সুরক্ষার জন্য উচ্চ-পারফরম্যান্স লং শ্যাফ্ট ফায়ার ওয়াটার পাম্প 2940/1460/980r/মিনিট
সংক্ষিপ্ত ভূমিকা
লং শ্যাফ্ট ডিপ ওয়েল ফায়ার পাম্প হল একটি উল্লম্ব পাম্প যা একক বা একাধিক কেন্দ্রাতিগ বা মিশ্র প্রবাহ ইমপেলার এবং গাইড শেল, জলের পাইপ, ট্রান্সমিশন শ্যাফ্ট, পাম্প বেস, মোটর এবং অন্যান্য উপাদানগুলির সমন্বয়ে গঠিত।পাম্প বেস এবং মোটর ওয়েলহেডের (বা পুল) উপরের অংশে অবস্থিত।মোটরের শক্তি উত্তোলন পাইপের সাথে ড্রাইভ শ্যাফ্টকেন্দ্রিকের মাধ্যমে ব্লেড অ্যাক্সেলে প্রেরণ করা হয়, যা প্রবাহ এবং উত্তোলন তৈরি করতে ইম্পেলারকে চালিত করে।
দীর্ঘ অক্ষ গভীর কূপ পাম্প একটি ব্যাপকভাবে ব্যবহৃত পাম্পিং এবং নিষ্কাশন সরঞ্জাম, যা পাওয়ার প্ল্যান্ট, ইস্পাত প্ল্যান্ট, খনি, রাসায়নিক শিল্প, অগ্নি সুরক্ষা, জল উদ্ভিদ, কৃষি সেচ এবং অন্যান্য শিল্পের জন্য উপযুক্ত।
কর্মক্ষমতা পরিসীমা (ডিজাইন পয়েন্ট দ্বারা)
প্রবাহ Q: 20-200m3 / h
লিফট h:30-165
শক্তি n: 4-110kw
গতি n:2940, 1460, 980 r/min
পাম্পিং মাধ্যম নিম্নলিখিত শর্ত পূরণ করবে:
তাপমাত্রা 40 ℃ এর বেশি হবে না, কঠিন উপাদান (ওজন অনুসারে) 0.01% এর বেশি হবে না, অ্যাসিড-বেস রেটের pH মান 6.5-8.5 হবে, হাইড্রোজেন সালফাইডের পরিমাণ 1.5mg/l এর বেশি হবে না এবং কোন তেল থাকবে না।আপনি উপরের মিডিয়া প্রয়োজনীয়তা অতিক্রম করলে আমাদের সাথে যোগাযোগ করুন.আমরা সমাধান একটি সম্পূর্ণ সেট আছে.
গঠন ভূমিকা:
লং শ্যাফ্ট ডিপ ওয়েল ফায়ার পাম্প তিনটি অংশ নিয়ে গঠিত: কাজের অংশ, উত্তোলন পাইপ অংশ এবং কূপ অংশ।
2.1।কাজের অংশ
এই অংশ কাজ অংশ এবং জল ফিল্টার অংশ গঠিত হয়.কাজের অংশগুলি গাইড শেল, ইম্পেলার, শঙ্কুযুক্ত হাতা, শেল বিয়ারিং এবং ইম্পেলার শ্যাফ্ট দ্বারা গঠিত।ইম্পেলারটি বদ্ধ কাঠামোর।শেলগুলি বোল্ট দ্বারা সংযুক্ত থাকে।গাইড শেল এবং ইম্পেলার পরিধান রিং দিয়ে সজ্জিত করা যেতে পারে।
2.2 উত্তোলন পাইপ
এই অংশটি উত্তোলন পাইপ, ট্রান্সমিশন শ্যাফ্ট, কাপলিং এবং সমর্থন উপাদানগুলির সমন্বয়ে গঠিত।উত্তোলন পাইপটি ফ্ল্যাঞ্জ বা পাইপ থ্রেড দ্বারা সংযুক্ত থাকে।ট্রান্সমিশন শ্যাফ্টের উপাদান হল 45 # ইস্পাত বা স্টেইনলেস স্টিল।যদি ট্রান্সমিশন শ্যাফ্টের ভারবহন অংশটি পরিধান করা হয়, যদি এটি একটি থ্রেডেড লিফটিং পাইপ হয়, দুটি ছোট উত্তোলন পাইপের ইনস্টলেশন অবস্থান পরিবর্তন করা যেতে পারে এবং সেগুলি আবার ব্যবহার করা যেতে পারে।যদি উত্তোলন পাইপটি ফ্ল্যাঞ্জ দ্বারা সংযুক্ত থাকে তবে এটি ট্রান্সমিশন শ্যাফ্টের উপরে এবং নীচের দিক পরিবর্তন করে আবার ব্যবহার করা যেতে পারে।পাম্প সিট এবং গভীর কূপ পাম্পের উপরের উত্তোলন পাইপের মধ্যে একটি বিশেষ লকিং রিং প্রদান করা হয় যাতে থ্রেড সংযোগ সহ লিফটিং পাইপটি পড়ে না যায়।
2.3।উপরে ভাল অংশ
এই অংশটি পাম্প সিটের অংশ, গভীর কূপ পাম্পের জন্য বিশেষ মোটর (সাধারণ উল্লম্ব মোটর বিশেষভাবে গভীর কূপ পাম্পের জন্য ডিজাইন করা হয়েছে যখন এটি 400KW ছাড়িয়ে যায়), মোটর শ্যাফ্ট, কাপলিং এবং অন্যান্য অংশগুলির সমন্বয়ে গঠিত।ঐচ্ছিক বন্টন নিয়ন্ত্রণ বাক্স, আউটলেট পাইপ, খাঁড়ি এবং নিষ্কাশন ভালভ, চাপ গেজ, চেক ভালভ, গেট ভালভ এবং রাবার বা স্টেইনলেস স্টীল সম্প্রসারণ জয়েন্ট।
| মডেল | ইন এবং আউট ক্যালিবার | প্রবাহ (L/S) |
মাথা (মি) |
গতি (আর/মিনিট) |
শক্তি (কিলোওয়াট) |
| XBD3.1/5G-L(W) | DN65 | 5 | 31 | 2900 | 4 |
| XBD4.0/5G-L(W) | DN65 | 5 | 40 | 2900 | 5.5 |
| XBD5.0/5G-L(W) | DN65 | 5 | 50 | 2900 | 7.5 |
| XBD6.0/5G-L(W) | DN65 | 5 | 60 | 2900 | 7.5 |
| XBD7.0/5G-L(W) | DN65 | 5 | 70 | 2900 | 11 |
| XBD8.0/5G-L(W) | DN65 | 5 | 80 | 2900 | 15 |
| XBD3.2/10G-L(W) | DN80 | 10 | 32 | 2900 | 7.5 |
| XBD4.0/10G-L(W) | DN80 | 10 | 40 | 2900 | 11 |
| XBD5.0/10G-L(W) | DN80 | 10 | 50 | 2900 | 15 |
| XBD6.0/10G-L(W) | DN80 | 10 | 60 | 2900 | 15 |
| XBD7.0/10G-L(W) | DN80 | 10 | 70 | 2900 | 18.5 |
| XBD8.0/10G-L(W) | DN80 | 10 | 80 | 2900 | 22 |
| XBD9.0/10G-L(W) | DN80 | 10 | 90 | 2900 | 22 |
| XBD10.0/10G-L(W) | DN80 | 10 | 100 | 2900 | 30 |
| XBD11.0/10G-L(W) | DN80 | 10 | 110 | 2900 | 30 |
| XBD12.0/10G-L(W) | DN80 | 10 | 120 | 2900 | 37 |
| XBD13.0/10G-L(W) | DN80 | 10 | 130 | 2900 | 45 |
| XBD14.0/10G-L(W) | DN80 | 10 | 140 | 2900 | 45 |
| XBD3.2/15G-L(W) | DN80 | 10 | 32 | 2900 | 7.5 |
| XBD4.0/15G-L(W) | DN80 | 15 | 40 | 2900 | 11 |
| XBD5.0/15G-L(W) | DN80 | 15 | 50 | 2900 | 15 |
| XBD6.0/15G-L(W) | DN80 | 15 | 60 | 2900 | 15 |
| XBD7.0/15G-L(W) | DN80 | 15 | 70 | 2900 | 18.5 |
| XBD8.0/15G-L(W) | DN80 | 15 | 80 | 2900 | 22 |
| XBD9.0/15G-L(W) | DN80 | 15 | 90 | 2900 | 22 |
| XBD10.0/15G-L(W) | DN80 | 15 | 100 | 2900 | 30 |
| XBD11.0/15G-L(W) | DN80 | 15 | 110 | 2900 | 30 |
| XBD12.0/15G-L(W) | DN80 | 15 | 120 | 2900 | 37 |
| XBD13.0/15G-L(W) | DN80 | 15 | 130 | 2900 | 37 |
| XBD14.0/15G-L(W) | DN80 | 15 | 140 | 2900 | 45 |
| XBD3.2/20G-L(W) | DN100 | 20 | 32 | 2900 | 15 |
| XBD4.0/20G-L(W) | DN100 | 20 | 40 | 2900 | 15 |
| XBD5.0/20G-L(W) | DN100 | 20 | 50 | 2900 | 18.5 |
| XBD6.0/20G-L(W) | DN100 | 20 | 60 | 2900 | 22 |
| XBD7.0/20G-L(W) | DN100 | 20 | 70 | 2900 | 30 |
| XBD8.0/20G-L(W) | DN100 | 20 | 80 | 2900 | 30 |
| XBD9.0/20G-L(W) | DN100 | 20 | 90 | 2900 | 30 |
| XBD10.0/20G-L(W) | DN100 | 20 | 100 | 2900 | 37 |
| XBD11.0/20G-L(W) | DN100 | 20 | 110 | 2900 | 37 |
| XBD11.5/20G-L(W) | DN100 | 20 | 115 | 2900 | 45 |
| XBD12.0/20G-L(W) | DN100 | 20 | 120 | 2900 | 45 |
| XBD13.0/20G-L(W) | DN100 | 20 | 130 | 2900 | 55 |
| XBD14.0/20G-L(W) | DN100 | 20 | 140 | 2900 | 75 |
| XBD14.5/20G-L(W) | DN100 | 20 | 145 | 2900 | 75 |
| XBD15.0/20G-L(W) | DN100 | 25 | 150 | 2900 | 90 |
