কিউএসপি ডুবন্ত নিকাশী পাম্পঃ জল-প্রতিরোধী তার এবং বালির প্রতিরোধের সাথে
পরিচিতি
QSP প্রকারের জল ভরা ডুবন্ত পাম্প (QS ডুবন্ত পাম্প) দুটি অংশ নিয়ে গঠিতঃ পাম্প এবং মোটর।
জল পাম্পটি ইম্পেলার, গাইড স্নেভ (গাইড শেল), জল ইনলেট নোড, জল আউটলেট এবং অন্যান্য অংশগুলির সমন্বয়ে গঠিত। ইম্পেলারটি শঙ্কুযুক্ত আর্ম বা কী দ্বারা স্থির করা হয়।ডুবন্ত মোটর জল ভরা কাঠামো গ্রহণস্ট্যাটার রাইন্ডিং এবং লোহার কোর সরাসরি পানিতে ডুবে থাকে, মূলত মোটর শীতল এবং স্লাইডিং লেয়ার তৈলাক্তকরণের জন্য ব্যবহৃত হয়।মোটর এর stator মোড়ানো জল প্রতিরোধী ইলেক্ট্রোম্যাগনেটিক তারের গ্রহণ, যা ভাল জল প্রতিরোধের কর্মক্ষমতা আছে। ঘূর্ণনকারী স্কাইরেল খাঁচা কাঠামোর হয়। মোটর উপরের প্রান্ত একটি জল ইনজেকশন গর্ত এবং একটি নিষ্কাশন গর্ত দিয়ে সজ্জিত করা হয়,এবং নীচের প্রান্ত একটি জল স্রাব গর্ত দিয়ে সজ্জিত করা হয়মোটরের নীচের অংশটি পাম্পের অক্ষীয় শক্তি এবং রটরের মৃত ওজন বহন করার জন্য একটি থ্রাস্ট লেয়ার দিয়ে সজ্জিত।ঘূর্ণক খাদের প্রসারিত শেষ একটি রাবার বালি নিক্ষেপক এবং একটি স্লাইডিং ফ্রেম তেল সীল সঙ্গে সজ্জিত করা হয় একটি বালি প্রতিরোধ প্রক্রিয়া গঠন, যা কার্যকরভাবে মোটর প্রবেশ থেকে অবশিষ্টাংশ প্রতিরোধ করতে পারেন।
ত্রি-ফেজ মোটরটি রোলিং লেয়ার এবং স্লাইডিং লেয়ারে বিভক্ত। স্লাইডিং লেয়ারটি উচ্চমানের গ্রাফাইট স্লিভ এবং স্টেইনলেস স্টিলের থ্রাস্ট প্লেট গ্রহণ করে,যা যথাক্রমে কাজ করার সময় বৈদ্যুতিক পাম্পের রেডিয়াল শক্তি এবং অক্ষীয় শক্তি বহন করে, স্থিতিশীল কর্মক্ষমতা এবং নির্ভরযোগ্য মানের সঙ্গে। সিলিং রিং এবং বালি নিয়ন্ত্রণ ক্যাপ মোটর সিলিং ডিভাইস গঠন।
প্রধান সুবিধাগুলি হলঃ নির্ভরযোগ্য অপারেশন, দীর্ঘস্থায়ী, ব্যবহার করা সহজ, উচ্চ শক্তি, কম ত্রুটি, কম রক্ষণাবেক্ষণ খরচ। যতক্ষণ পর্যন্ত মোটরটি পানি দিয়ে ভরা হয়, এটি স্বাভাবিকভাবে চলতে পারে।
প্রয়োগ
বিশেষ কাঠামো এবং পানির উৎসকে কম দূষণের কারণে, এই সিরিজের বৈদ্যুতিক পাম্প একটি ধরণের জল উত্তোলন সরঞ্জাম যা এক মেশিন এবং পাম্প দিয়ে পানিতে চলে।এটি কৃষিজমি খালাস এবং সেচ ক্ষেত্রে ব্যাপকভাবে ব্যবহার করা যেতে পারে, স্প্রিংকলার সেচ, কুয়ো জল উত্তোলন, গৃহস্থালি জল গ্রহণ, শিল্প ও বেসামরিক ভবনগুলির জল সরবরাহ ও নিকাশী ব্যবস্থা, পাহাড়ী অঞ্চলে জল ডাইভারশন এবং নিম্নভূমি অঞ্চলে নিকাশী।
3, QSP ডুবন্ত পাম্পের সার্ভিস শর্ত
বৈদ্যুতিক পাম্প নিম্নলিখিত অবস্থার অধীনে অবিচ্ছিন্নভাবে কাজ করতে সক্ষম হবেঃ
1. মাঝারি তাপমাত্রা + 25 °C অতিক্রম করা উচিত নয়;
2মিডিয়ামের পিএইচ মান ৬.৫ থেকে ৮ এর মধ্যে।5;
3. শক্ত অমেধ্যের ভলিউম অনুপাত 0.1% এর বেশি নয় এবং কণার আকার 0.2 মিমি এর বেশি নয়;
4. পাওয়ার ফ্রিকোয়েন্সি 50 Hz, ভোল্টেজ 380 V, এবং ভোল্টেজ ওঠানামা পরিসীমা নামমাত্র মানের 0.9-1.1 বার;
5ডুব দেওয়ার গভীরতা ০.৫ মিটারের কম নয়।
ইনস্টলেশন এবং নির্দেশাবলী
ছবি

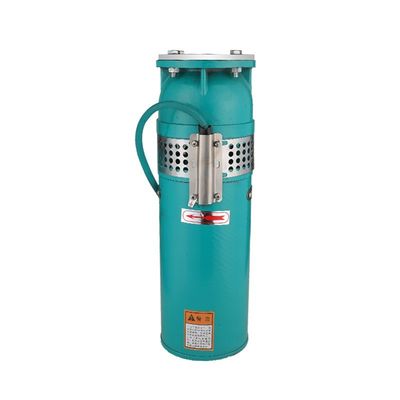

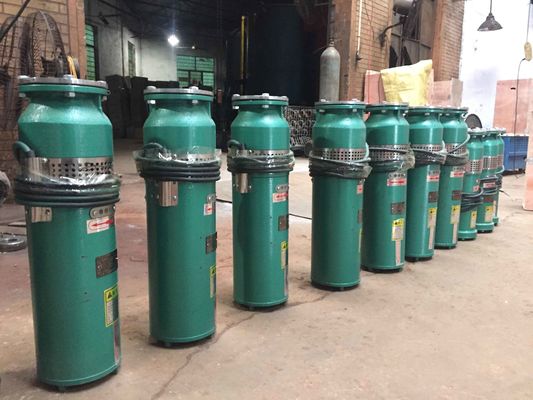

ঢালাই লোহার উপর উপাদান

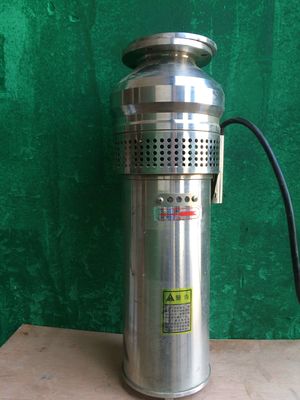

এস এস ৩০৪-এর উপাদান
প্যারামিটার
| মডেল |
প্রবাহ এম৩/ঘন্টা |
মাথা m |
শক্তি কিলোওয়াট |
বর্তমান এ |
পাম্পের উচ্চতা মিমি |
ফ্ল্যাঞ্জের বাইরের ব্যাসার্ধ মিমি |
ফ্ল্যাঞ্জের কেন্দ্রীয় দূরত্ব মিমি |
আউটলেট ব্যাসার্ধ মিমি |
| QSP15-10-0.75 | 15 | 10 | 0.75 | 2.6 | 450 | 150 | 130 | 50 |
| QSP10-10-0.55 | 10 | 10 | 0.55 | 2.2 | 450 | 150 | 130 | 50 |
| QSP10-14-0.75 | 10 | 14 | 0.75 | 2.6 | 450 | 150 | 130 | 50 |
| QSP15-7-0.55 | 15 | 7 | 0.55 | 2.2 | 450 | 150 | 130 | 50 |
| QSP15-14-1.1 | 15 | 14 | 1.1 | 3.2 | 520 | 156 | 135 | 50 |
| QSP40-6-1.1 | 40 | 6 | 1.1 | 3.2 | 520 | 156 | 135 | 80 |
| QSP25-9-1.1 | 25 | 9 | 1.1 | 3.2 | 520 | 156 | 135 | 65 |
| QSP25-12-1.5 | 25 | 12 | 1.5 | 4.2 | 520 | 156 | 135 | 65 |
| QSP40-9-1.5 | 40 | 9 | 1.5 | 4.2 | 520 | 156 | 135 | 80 |
| কিউএসপি ১৫-২৫-২2 | 15 | 26 | 2.2 | 5.7 | 580 | 150 | 130 | 50 |
| কিউএসপি ২৫-১৭-২2 | 25 | 17 | 2.2 | 5.7 | 580 | 150 | 130 | 65 |
| QSP40-12-2.2 | 40 | 12 | 2.2 | 5.7 | 580 | 150 | 130 | 65 |
| QSP65-7-2.2 | 65 | 7 | 2.2 | 5.7 | 580 | 150 | 130 | 90 |
| QSP15-34/2-3 | 15 | 34 | 3 | 7 | 650 | 156 | 135 | 50 |
| QSP10-54/3-3 | 10 | 54 | 3 | 7 | 680 | 150 | 130 | 50 |
| QSP25-25-3 | 25 | 25 | 3 | 7 | 580 | 150 | 130 | 65 |
| QSP20-30/2-3 | 20 | 30 | 3 | 7 | 650 | 156 | 134 | 65 |
| QSP40-16-3 | 40 | 16 | 3 | 7 | 580 | 168 | 145 | 65 |
| QSP50-13-3 | 50 | 13 | 3 | 7 | 580 | 168 | 145 | 90 |
| QSP80-7-3 | 80 | 7 | 3 | 7 | 580 | 168 | 145 | 90 |
| QSP65-10-3 | 65 | 10 | 3 | 7 | 580 | 168 | 145 | 90 |
| QSP100-6-3 | 100 | 6 | 3 | 7 | 580 | 168 | 145 | 90 |
| QSP10-72/4-4 | 10 | 72 | 4 | 10.2 | 720 | 150 | 130 | 50 |
| QSP40-21-4 | 40 | 21 | 4 | 10.2 | 630 | 168 | 145 | 65 |
| QSP20-40/2-4 | 20 | 40 | 4 | 10.2 | 730 | 168 | 145 | 65 |
| QSP30-30/2-4 | 30 | 30 | 4 | 10.2 | 730 | 168 | 145 | 65 |
| QSP65-13-4 | 65 | 13 | 4 | 10.2 | 630 | 168 | 145 | 90 |
| QSP80-12-4 | 80 | 12 | 4 | 10.2 | 630 | 168 | 145 | 90 |
| QSP100-9-4 | 100 | 9 | 4 | 10.2 | 630 | 168 | 145 | 90 |
| QSP40-28-5.5 | 40 | 28 | 5.5 | 13.4 | 720 | 168 | 145 | 90 |
| QSP65-20-5.5 | 65 | 20 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
| QSP65-18-5.5 | 65 | 18 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
| QSP100-12-5.5 | 100 | 12 | 5.5 | 13.4 | 720 | 200 | 172 | 125 |
| QSP50-26-5.5 | 50 | 26 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
| QSP80-15-5.5 | 80 | 15 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
| QSP120-10-5.5 | 120 | 10 | 5.5 | 13.4 | 720 | 200 | 172 | 125 |
| QSP220-5-5.5 | 220 | 5 | 5.5 | 13.4 | 720 | 200 | 180 | 150 |
| QSP20-54/3-5.5 | 20 | 54 | 5.5 | 13.4 | 870 | 168 | 145 | 65 |
| QSP30-40/3-5.5 | 30 | 40 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
| QSP40-30/2-5.5 | 40 | 30 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
| QSP65-25-7.5 | 65 | 25 | 7.5 | 18.6 | 740 | 168 | 150 | 90 |
| QSP100-15-7.5 | 100 | 15 | 7.5 | 18.6 | 740 | 200 | 172 | 125 |
| QSP100-17-7.5 | 100 | 17 | 7.5 | 18.6 | 740 | 200 | 172 | 125 |
| QSP250-8-7.5 | 250 | 8 | 7.5 | 18.6 | 740 | 200 | 180 | 150 |
