Borehole জল পাম্প চালু

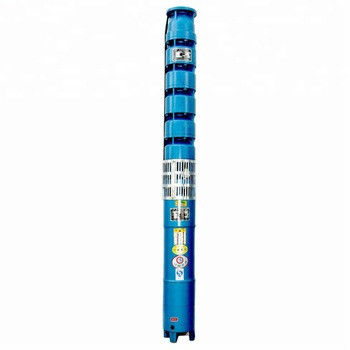

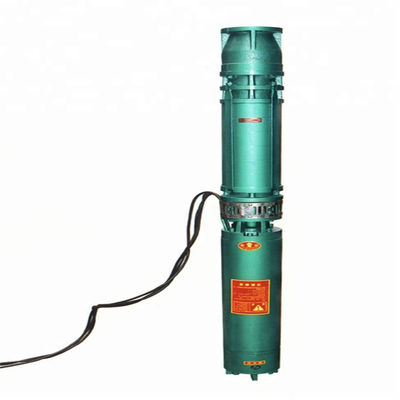

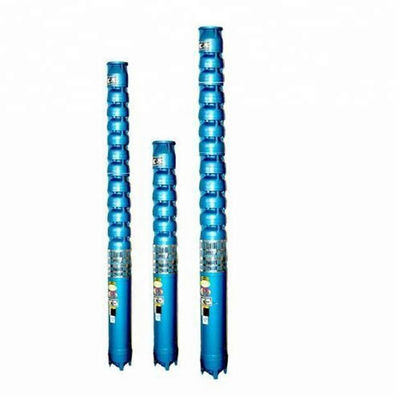

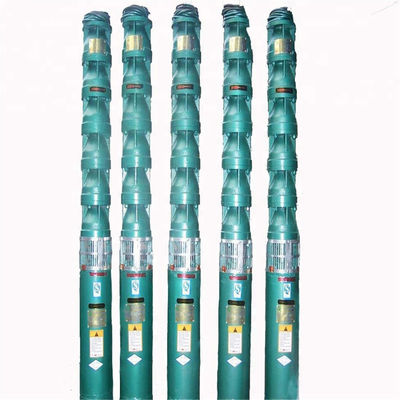

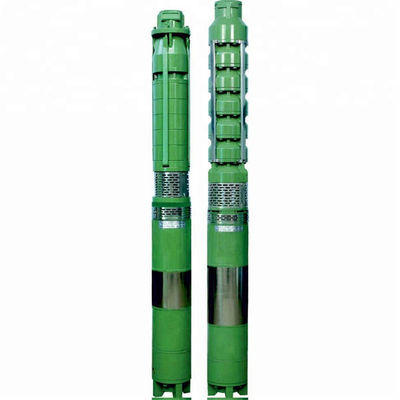

QJ সিরিজ ডুবন্ত বৈদ্যুতিক পাম্প এটি একটি কম্প্যাক্ট কাঠামো, ছোট ভলিউম, কম শব্দ, কোন মাধ্যমিক দূষণ, ইনস্টলেশন & ব্যবহার সুবিধাজনক রক্ষণাবেক্ষণ, নিরাপদ এবং নির্ভরযোগ্য অপারেশন আছে,উচ্চ দক্ষতা এবং শক্তি সঞ্চয়, পাম্প রুম ইত্যাদি নির্মাণের প্রয়োজন নেই। এটি উল্লম্ব এবং অনুভূমিক ইনস্টলেশন করতে পারেন। এটি খোলা জল এবং একটি ভূগর্ভস্থ পাম্প হিসাবে ব্যবহার করা যেতে পারে। অন্যান্য ভূগর্ভস্থ জল পাম্প তুলনায়, এটি একটি ভাল মানের, ভাল মানের এবং ভাল মানের, ভাল মানের এবং ভাল মানের, ভাল মানের এবং ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের, ভাল মানের।এটিতে ছোট পদচিহ্নের সুবিধা রয়েছে, কোন দূষণ এবং ফুটো, সুবিধাজনক ব্যবহার এবং ইনস্টলেশন, ইত্যাদি এটি জল সরবরাহ এবং অন্যান্য অনুষ্ঠান জন্য ব্যবহার করা যেতে পারে। এটি ঐতিহ্যগত ISG, DL কেন্দ্রীয় পাম্প আদর্শ বিকল্প পাম্পিং,নিকাশী সরঞ্জাম.
গর্ত জল পাম্প প্রয়োগ
QJ ডুবন্ত পাম্প একটি শক্তি সঞ্চয়কারী পণ্য যা জাতীয় মান অনুযায়ী ডিজাইন করা হয়েছে। এটি প্রধানত গভীর কূপ থেকে ভূগর্ভস্থ জল আহরণের জন্য ব্যবহৃত হয়।এটি কৃষি সেচ ক্ষেত্রেও ব্যাপকভাবে ব্যবহৃত হয়, শহর, শিল্প ও খনির উদ্যোগের জল সরবরাহ এবং নিষ্কাশন, গবাদি পশু ও হাঁস-মুরগির জল এবং উচ্চ-উচ্চ বিল্ডিংয়ের উচ্চ-উচ্চ এবং পাহাড়ী অঞ্চলে, যেমন চাপযুক্ত জল সরবরাহ।
শ্রম শর্তাবলী
1. পাওয়ার সাপ্লাই 50Hz, 380v তিন ফেজ এসি পাওয়ার সাপ্লাই
2. পানির তাপমাত্রা ২০ ডিগ্রি সেলসিয়াসের বেশি হওয়া উচিত নয়
3পানিতে কঠিন পদার্থের পরিমাণ (মাস অনুসারে) ০.০১% এর বেশি নয়
4পানির পিএইচ মান ৬.৫-৮।5
পানিতে ক্লোরাইডের পরিমাণ 400mg / L এর বেশি নয়
6ডুবন্ত বৈদ্যুতিক পাম্পের গভীরতা ৭০ মিটারের বেশি নয়।
উপরের শর্তগুলির মৌলিক শর্তগুলি, যেমন উপরের পরিসরের বাইরে শর্তগুলির ব্যবহার, বৈদ্যুতিক পাম্পের স্বাভাবিক অপারেশন নিশ্চিত করার জন্য বিশেষভাবে তৈরি করা উচিত.
গর্ত জল পাম্প মডেল অর্থ
উদাহরণস্বরূপঃ
150QJ10-150
150- ন্যূনতম ব্যাসের সাথে মানিয়ে নিন (মিমি) 150
QJ- কূপ নিমজ্জিত পাম্প (গরম জল)
১০-ক্যাপাসিটিঃ ১০ মিটার প্রতি ঘন্টা
১৫০-হেডঃ ১৫০ মি
মোটর
QJ 250-75
অ্যাসিনক্রোন ডুবন্ত মোটর।
উচ্চ চাপ কাঠামো
২৫০ - ক্ষুদ্র কূপের ব্যাসার্ধ ((মিমি)
৭৫ - মোটর পাওয়ার (kW)
গর্তের জল পাম্পের গঠন
1. সেন্ট্রিফুগাল বা মিশ্র প্রবাহ টাইপ জন্য পাম্প; এটি জল তৈলাক্ত বিয়ারিং ব্যবহার; এবং মোটর সঙ্গে সংযোজক শক্ত সংযোজক হয়। মোটর চালিত সেন্ট্রিফুগাল শক্তিতে পাম্প impeller ঘূর্ণন,যাতে তরল শক্তি পানি বহন করতে পাম্প শেল ডাইভারশন দ্বারা বৃদ্ধি পায়. পাম্পের উপরের অংশে একটি চেক ভালভের দেহ রয়েছে যা পাম্পের বন্ধ সময়কে রোধ করে, কাজের অংশগুলিতে জল ক্ষতির কারণে জল পাইপটি ফিরে আসে। ভালভের একটি ড্রেন গর্ত রয়েছে,শীতকালে পাইপ ক্র্যাকিং প্রতিরোধ করতে পাইপলাইন থেকে পানি ধীরে ধীরে ছেড়ে দেওয়া যেতে পারে. (দ্রষ্টব্যঃ কম মাথা ডুবন্ত পাম্প কোন চেক ভালভ শরীর)
2. মোটরটি একটি বন্ধ ভিজা-টাইপ ভিজা কাঠামো। জল প্রতিরোধী পলিথিলিন বিচ্ছিন্ন নাইলন এর হিথ মাল্টি-স্তর তার ব্যবহার করে মোটর স্টেটর মোড়ক।পানির সাথে তৈলাক্ত উপাদান ব্যবহার করে গাইড লেয়ার এবং থ্রাস্ট লেয়ার. মোটরটি সতেজ পানি দিয়ে ভরা হয় যাতে মোটরটি শীতল হয় এবং বিয়ারিংগুলি তৈলাক্ত হয়। The bottom of the motor is equipped with a pressure regulating membrane (made of rubber) to adjust the pressure difference between the expansion and contraction of the body of water caused by the temperature rise of the motorমোটরটির উপরের শাফ্টটি বালির নিয়ন্ত্রণ ব্যবস্থা দিয়ে সজ্জিত যা জলবাহী জলের মধ্যে অবশিষ্টাংশ প্রবেশ করতে বাধা দেয়।
খাঁজ জল পাম্পের পরামিতি
|
型 号 规 格 |
流量 (m3/h) |
扬 程 (m) |
转速 (r/min) |
পানি কার্যকারিতা (%) |
বের হওয়া মুখের দৈর্ঘ্য (মিমি) |
适用 井径 (মিমি) |
额定 功率 (কেডব্লিউ) |
额定 বিদ্যুৎ চাপ (v) |
额定 বিদ্যুৎ প্রবাহ (A) |
电机 কার্যকারিতা (η%) |
功率 কারণ সংখ্যা cosφ |
机组 径方向 সর্বোচ্চ 尺寸 (মিমি) |
备
নোট |
| 100QJ5-16 | 5 | 16 | 2850 | 51 | 40 |
100 উপরে |
0.55 | 380 | 2.41 | 51.0 | 0.68 | 96 | |
| 100QJ5-24 | 24 | 0.75 | 2.96 | 55.0 | 0.7 | ||||||||
| 100QJ5-32 | 32 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
| 100QJ5-36 | 36 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
| 100QJ5-48 | 48 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
| 100QJ5-64 | 64 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ5-72 | 72 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ5-88 | 88 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ5-96 | 96 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ8-14 | 8 | 14 | 2850 | 53 | 50 |
100 উপরে |
0.75 | 380 | 2.96 | 55.0 | 0.7 | 96 | |
| 100QJ8-21 | 21 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
| 100QJ8-28 | 28 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
| 100QJ8-32 | 32 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
| 100QJ8-42 | 42 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ8-45 | 45 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ8-56 | 56 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ8-63 | 63 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ10-26 | 10 | 26 | 2850 | 54 | 50 |
100 উপরে |
1.5 | 380 | 4.97 | 62.0 | 0.74 | 96 | |
| 100QJ10-39 | 39 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ10-55 | 55 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ10-72 | 72 | 4 | 11.96 | 66.0 | 0.77 | ||||||||
| 125QJ5-34 | 5 | 34 | 2850 | 53 | 40 |
125 উপরে |
1.5 | 380 | 4.23 | 70.0 | 0.77 | 118 | |
| 125QJ5-51 | 51 | 2.2 | 6.03 | 72.0 | 0.77 | ||||||||
| 125QJ5-68 | 68 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ5-85 | 85 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ5-102 | 102 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ5-119 | 119 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ10-24 | 10 | 24 | 2850 | 60 | 50 |
125 উপরে |
1.5 | 380 | 4.23 | 70.0 | 0.77 | 118 | |
| 125QJ10-32 | 32 | 2.2 | 6.03 | 72.0 | 0.77 | ||||||||
| 125QJ10-48 | 48 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ10-56 | 56 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ10-72 | 72 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ10-80 | 80 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ10-104 | 104 | 7.5 | 19.0 | 76.0 | 0.79 |
|
型 号 规 格 |
流量 (m3/h) |
扬 程 (m) |
转速 (r/min) |
পানি কার্যকারিতা (%) |
বের হওয়া মুখের দৈর্ঘ্য (মিমি) |
适用 井径 (মিমি) |
额定 功率 (কেডব্লিউ) |
额定 বিদ্যুৎ চাপ (v) |
额定 বিদ্যুৎ প্রবাহ (A) |
电机 কার্যকারিতা (η%) |
功率 কারণ সংখ্যা cosφ |
机组 径方向 সর্বোচ্চ 尺寸 (মিমি) |
备
নোট |
| 125QJ10-120 | 10 | 120 | 2850 | 60 | 50 |
125 উপরে |
7.5 | 380 | 19.0 | 76.0 | 0.79 | 118 | |
| 125QJ10-136 | 136 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ15-26 | 15 | 36 | 2850 | 63 | 50 |
125 উপরে |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
| 125QJ15-39 | 39 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ15-46 | 46 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ15-52 | 52 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ15-59 | 59 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ15-65 | 65 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ15-78 | 78 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ15-91 | 91 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ15-104 | 104 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ20-16 | 20 | 16 | 2850 | 64 | 50 |
125 উপরে |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
| 125QJ20-24 | 24 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ20-32 | 32 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ20-40 | 40 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ20-48 | 48 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ20-56 | 56 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ20-64 | 64 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ20-72 | 72 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ20-80 | 80 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ25-12 | 25 | 12 | 2850 | 64 | 65 |
125 উপরে |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
| 125QJ25-18 | 18 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ25-24 | 24 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ25-30 | 30 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ25-36 | 36 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ25-48 | 48 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ25-60 | 60 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ32-24 | 32 | 24 | 2850 | 64 | 80 |
125 উপরে |
4 | 380 | 10.53 | 74.0 | 0.78 | 118 | |
| 125QJ32-30 | 30 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ32-42 | 42 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ32-54 | 54 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 150QJ5-100 | 5 | 100 | 2850 | 58 | 40 | 150 | 3 | 380 | 7.9 | 74.0 | 0.78 | 143 |
|
型 号 规 格 |
流量 (m3/h) |
扬 程 (m) |
转速 (r/min) |
পানি কার্যকারিতা (%) |
বের হওয়া মুখের দৈর্ঘ্য (মিমি) |
适用 井径 (মিমি) |
额定 功率 (কেডব্লিউ) |
额定 বিদ্যুৎ চাপ (v) |
额定 বিদ্যুৎ প্রবাহ (A) |
电机 কার্যকারিতা (η%) |
功率 কারণ সংখ্যা cosφ |
机组 径方向 সর্বোচ্চ 尺寸 (মিমি) |
备
নোট |
| 150QJ5-150 | 5 | 150 | 2850 | 58 | 40 |
150 উপরে |
4 | 380 | 10.25 | 75.0 | 0.79 | 143 | |
| 150QJ5-200 | 200 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ5-250 | 250 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ5-300 | 300 | 9.2 | 22.12 | 78.0 | 0.81 | ||||||||
| 150QJ10-50 | 10 | 50 | 2850 | 63 | 50 |
150 উপরে |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
| ১৫০ কিউজে10-66 | 66 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| ১৫০ কিউজে10-78 | 78 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| ১৫০ কিউজে10-84 | 84 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| ১৫০ কিউজে10-91 | 91 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ10-100 | 100 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| ১৫০ কিউজে10-128 | 128 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ10-150 | 150 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ10-200 | 200 | 11 | 26.28 | 78.5 | 0.81 | ||||||||
| 150QJ10-250 | 250 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
| 150QJ10-300 | 300 | 15 | 35.62 | 79.0 | 0.81 | ||||||||
| 150QJ15-33 | 15 | 33 | 2850 | 63 | 50 |
150 উপরে |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
| 150QJ15-42 | 42 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ15-50 | 50 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ15-60 | 60 | 5.5 | 13.74 | 76 | 0.8 | ||||||||
| 150QJ15-65 | 65 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ15-72 | 72 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ15-81 | 81 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ15-90 | 90 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ15-98 | 98 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ15-106 | 106 | 9.2 | 22.12 | 78.0 | 0.81 | ||||||||
| 150QJ15-114 | 114 | 9.2 | 22.12 | 78.0 | 0.81 | ||||||||
| 150QJ15-130 | 130 | 11 | 26.28 | 78.5 | 0.81 | ||||||||
| 150QJ15-146 | 146 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
| 150QJ15-162 | 162 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
| 150QJ15-180 | 180 | 15 | 35.62 | 79.0 | 0.81 | ||||||||
| 150QJ20-26 | 20 | 26 | 2850 | 64 | 50 |
150 উপরে |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
| 150QJ20-33 | 33 | 3 | 7.9 | 74.0 | 0.78 |
