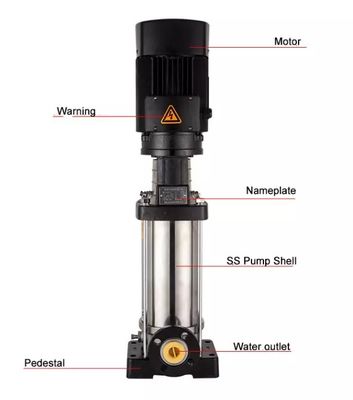

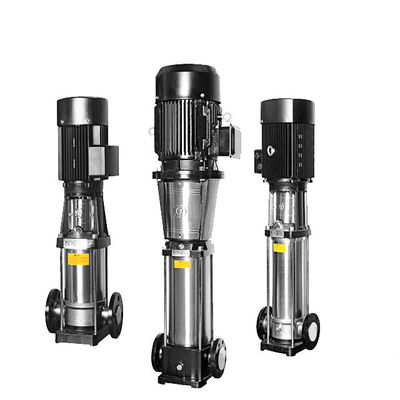

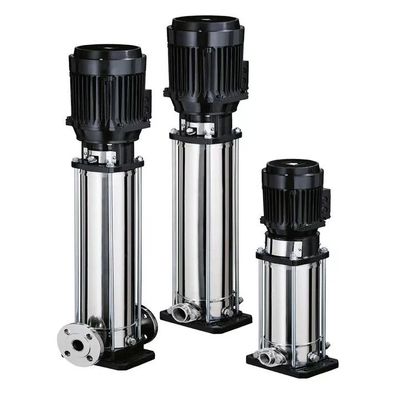

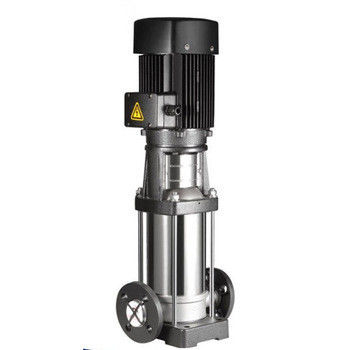

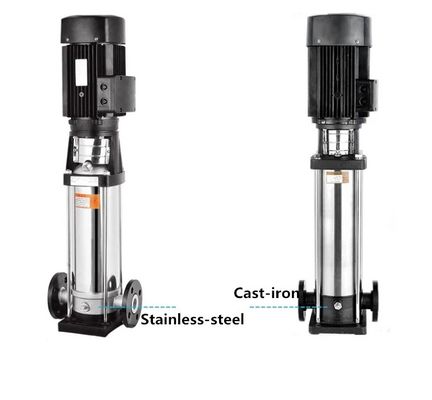

CNP CDL/CDLF ভার্টিক্যাল মাল্টিস্টেজ সেন্ট্রিফিউগাল পাম্প জল সরবরাহ এবং শিল্প বৃদ্ধির জন্য
আবেদন:
1) জল সরবরাহ: ওয়াটার ওয়ার্কসে জলের ফিল্টার এবং পরিবহন, প্রধান পাইপলাইনের বুস্টিং, উঁচু ভবনগুলিতে বুস্টিং।
2)ইন্ডাস্ট্রিয়াল বুস্টিং:প্রসেস ফ্লো ওয়াটার সিস্টেম, ক্লিনিং সিস্টেম, হাই-প্রেশার ওয়াশিং সিস্টেম, ফায়ার ফাইটিং সিস্টেম।
3) ইন্ডাস্ট্রিয়াল লিকুইড কনভেয়িং: কুলিং এবং এয়ার-কন্ডিশনিং সিস্টেম, বয়লার ওয়াটার সাপ্লাই এবং কনডেন্সিং সিস্টেম, মেশিন-সম্পর্কিত উদ্দেশ্য, অ্যাসিড এবং ক্ষার।
4) জল চিকিত্সা: অতি পরিস্রাবণ সিস্টেম.
৫)বিপরীত অসমোসিস সিস্টেম।
6) পাতন ব্যবস্থা, বিভাজক, সুইমিং পুল।
7) সেচ: কৃষিজমি সেচ, স্প্রে সেচ, ফোঁটা সেচ
কর্মক্ষমতা পরিসীমা:
ক্ষমতা: 2 পর্যন্ত 500m³/ঘণ্টা পর্যন্ত
মাথা: 15 থেকে 195 মি
দক্ষতা: 72% থেকে 92.5% পর্যন্ত
ঘূর্ণন গতি: 2900 r/min
শক্তি: 0.37 থেকে 15 কিলোওয়াট পর্যন্ত
NPSH: 1.8
অপারেশন শর্তাবলী:
1) পাতলা, পরিষ্কার, অ-দাহনীয় এবং অ-বিস্ফোরক তরল যাতে কোন কঠিন দানা এবং তন্তু নেই।
2) তরল তাপমাত্রা: স্বাভাবিক তাপমাত্রার ধরন:-15℃~ +70℃;গরম জলের ধরন:-15℃~ +120℃
3) পরিবেষ্টিত তাপমাত্রা: +40 ℃ পর্যন্ত
4) উচ্চতা: 1000 মিটার পর্যন্ত
5) যখন ট্রান্সমিশন মাধ্যমের ঘনত্ব বা সান্দ্রতা জলের চেয়ে বেশি হয়, তখন উচ্চ-শক্তির একটি ড্রাইভিং মোটর নির্বাচন করা প্রয়োজন।
6) পিএইচ 5-8
বিশেষ দাবি আলোচনা করা যেতে পারে.
মোটর:
1. সম্পূর্ণ-ঘেরা এয়ার কুলড টাইপ টু-পোল স্ট্যান্ডার্ড মোটর
2. সুরক্ষা শ্রেণী: IP55
3. নিরোধক শ্রেণী: F
4. স্ট্যান্ডার্ড ভোল্টেজ: 50Hz: 1 x 220-230 / 240V
3 x 200-220 / 346-380V
3 x 220-240 / 380-415 V
3 x 3 80-415 V
মডেল চিহ্ন:
কর্মক্ষমতা বক্ররেখা:
নিম্নলিখিত শর্তগুলি নীচে দেখানো কর্মক্ষমতা বক্ররেখার জন্য উপযুক্ত:
1. সমস্ত বক্ররেখা 50Hz এর পরিমাপিত মানগুলির উপর ভিত্তি করে: ধ্রুবক মোটর গতি 2900rpm বা 2950rpm।
2. 1SO9006 Annex A এর সাথে সামঞ্জস্যপূর্ণ বক্ররেখা সহনশীলতা।
3. পরিমাপ 20℃ বায়ু-মুক্ত জল দিয়ে করা হয়।mm2/সেকেন্ডের গতির সান্দ্রতা।
4. পাম্পের অপারেশনটি খুব কম প্রবাহ হারের কারণে অতিরিক্ত গরম হওয়া বা খুব বড় প্রবাহের হারের কারণে মোটর ওভারলোড প্রতিরোধ করার জন্য ঘন বক্ররেখা দ্বারা নির্দেশিত কর্মক্ষমতা অঞ্চলকে নির্দেশ করবে।
